Znaki kierunku i miejscowości (kategoria E)

Znaki kategorii E (znaki kierunku i miejscowości) to grupa znaków informacyjnych, których głównym zadaniem jest ułatwienie kierującym orientację w terenie, wskazanie kierunków jazdy do konkretnych miejscowości, obiektów i dróg oraz informowanie o przebiegu szlaku drogowego.

Zgodnie z Rozporządzeniem Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji w sprawie znaków i sygnałów drogowych (Dz.U. 2019 poz. 2310 z późn. zm.), znaki te pełnią funkcję orientacyjną i wspomagającą nawigację, szczególnie na skrzyżowaniach, wjazdach i wyjazdach z miejscowości, autostradach oraz drogach ekspresowych.

Mają one zazwyczaj kształt prostokątny lub strzałkowy, z białym lub żółtym tłem (w zależności od typu), czarnymi lub niebieskimi napisami i symbolami. Wymiary znaków kategorii E zależą od wysokości pisma, długości nazw oraz warunków drogowych (większe na autostradach i drogach szybkiego ruchu).

Poniżej znajdziesz dokładny, szczegółowy opis każdego znaku z kategorii E na podstawie aktualnego rozporządzenia.

Znak E-1 – tablice przeddrogowskazowe – znak uprzedza o zbliżaniu się do skrzyżowania i informuje o kierunkach, do których można pojechać z danego skrzyżowania. Na znaku umieszcza się nazwy miejscowości wraz ze strzałkami wskazującymi kierunek oraz ewentualnie odległości lub symbole innych znaków drogowych. Stosuje się go głównie na drogach poza obszarami zabudowanymi, aby kierowca mógł wcześniej zaplanować manewr. Kolorystyka: zazwyczaj białe tło z czarnymi napisami i strzałkami.

E-1a „Tablica przeddrogowskazowa na autostradzie”

Specjalna wersja dla autostrad. Uprzedza o wyjeździe z autostrady, informując o najbliższych zjazdach, miejscowościach i obiektach usługowych. Zawiera bardziej szczegółowe informacje dostosowane do dużych prędkości (większe litery, czytelna typografia). Często zawiera numer węzła lub odległość do zjazdu.

E-1b „Tablica przeddrogowskazowa przed wjazdem na autostradę”

Uprzedza o skrzyżowaniu, z którego można wjechać na autostradę lub o drodze prowadzącej bezpośrednio do autostrady. Informuje kierowców o możliwości włączenia się do ruchu szybkiego. Często łączy informacje o kierunku do autostrady z nazwami najbliższych miejscowości.

Znak E-2a – drogowskaz umieszczany obok jezdni

Podstawowy drogowskaz montowany po prawej stronie drogi. Wskazuje kierunek i nazwę miejscowości lub obiektu bezpośrednio na skrzyżowaniu lub przed nim.

Znak E-2b – Wersja wisząca nad jezdnią (na portalach lub wysięgnikach)

Stosowana tam, gdzie brak miejsca na poboczu lub na drogach wielopasmowych.

Znak E-2c – Drogowskaz tablicowy umieszczany obok jezdni na autostradzie

Wersja dedykowana autostradom i drogom ekspresowym, o zwiększonych wymiarach i odblaskowości dla lepszej widoczności przy dużych prędkościach.

Znak E-2d – Drogowskaz tablicowy umieszczany nad jezdnią na autostradzie

Wersja nadjezdniowa dla autostrad – bardzo duża, czytelna z daleka.

Znak E-2e i E-2f

Warianty stosowane bezpośrednio przed wjazdem na autostradę (obok lub nad jezdnią).

Znak E-3 – Drogowskaz w kształcie strzały wskazujący numer drogi

Strzałkowy drogowskaz z nazwą miejscowości i numerem drogi (np. DK-7). Informuje jednocześnie o kierunku i kategorii drogi.

Znak E-4 – Drogowskaz w kształcie strzały podający odległość do miejscowości

Podobny do E-3, ale dodatkowo zawiera odległość w kilometrach do danej miejscowości. Bardzo pomocny w planowaniu trasy.

Znak E-5 – Drogowskaz do dzielnicy miasta ( lub dzielnicy śródmiejskiej – E-5a)

Wskazuje kierunek do konkretnej dzielnicy lub centrum miasta. Często z napisem „Centrum”.

Znak E-6 – drogowskaz do lotniska – Symbol samolotu + nazwa lotniska

Wskazuje drogę do portu lotniczego.

Znak E-6a – Drogowskaz do dworca lub stacji kolejowej

Symbol pociągu – kierunek do dworca PKP lub stacji kolejowej.

Znak E-6b – Drogowskaz do dworca autobusowego

stosuje się w celu wskazania kierunku do dworca autobusowego. Dopuszcza się stosowanie, zamiast symbolu, napisu z nazwą przedsiębiorstwa (grupy przedsiębiorstw), którego pojazdy odprawiane są na dworcu, np. „PKS”.

Znak E-6c – Drogowskaz do przystani promowej

stosuje się w celu wskazania kierunku do przystani promu morskiego (dworca morskiego) lub promu rzecznego. Na znaku podaje się nazwę miasta (portu), do którego kursują promy morskie, lub nazwę miasta kierunkowego leżącego na drodze w przypadku promu rzecznego.

Pozostałe drogowskazy do miejsc użyteczności publicznej – stosuje się w celu wskazania obiektów, w których świadczy się pomoc albo odbywa się obsługa administracyjna lub handlowa.

Znak E-7 do E-12a

drogowskazy do obiektów turystycznych i rekreacyjnych:

• E-7 – do przystani wodnej/żeglugi śródlądowej

• E-8 – do plaży lub miejsca kąpielowego

• E-9 – do muzeum

• E-10 – do zabytku (dobra kultury)

• E-11 – do zabytku przyrody

• E-12 – do punktu widokowego

• E-12a – do szlaku rowerowego

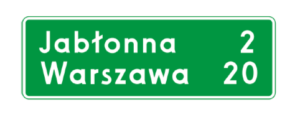

Znak E-13 – tablica kierunkowa

Duża tablica wskazująca kierunek i odległości do głównych miejscowości leżących przy danej drodze.Na tablicy E-13 podaje się:

• – w górnym wierszu – nazwę miejscowości leżącej przed miejscowością kierunkową siedziby gminy lub powiatu, lub o znaczeniu turystycznym lub położonej na skrzyżowaniu z drogą krajową lub wojewódzką
• – w dolnym wierszu – nazwę miejscowości kierunkowej
• – wyrażone w kilometrach odległości od wymienionych miejscowości.

Znak E-14 – tablica szlaku drogowego

Stosuje się w celu potwierdzenia przebiegu drogi krajowej, podania jej numeru (numerów), głównych miejscowości leżących na danym szlaku i odległości do nich. Dopuszcza się także stosowanie znaków szlaku drogowego na drogach wojewódzkich o dużym znaczeniu komunikacyjnym.

Znak E-15a do E-15h – znaki z numerami dróg

E-15a – numer drogi krajowej (czerwone tło)

E-15b – numer drogi wojewódzkiej

E-15c – numer autostrady

E-15d – numer drogi ekspresowej

oraz warianty z dopuszczalnym naciskiem osi E15-e, E-15h (8 t, 10 t, 11,5 t)

Znak E-16 – numer szlaku międzynarodowego

Stosuje się w celu poinformowania kierujących pojazdami, że droga krajowa jest także drogą międzynarodową. Znaki E-16 stosuje się na wszystkich drogach międzynarodowych. Numery oznaczające te drogi powinny występować zawsze jako uzupełnienie numerów dróg krajowych bądź na samodzielnych znakach umieszczanych pod znakiem szlaku drogi krajowej.

Znak E-17a – miejscowość

Stosowany jest w celu wskazania kierującym, że wjeżdżają do określonej znakiem miejscowości. Znak E-17a ma wysokość 530 mm, a długość podstawy zależy od długości nazwy miejscowości i powinna wynosić co najmniej 1000 mm. Znak E-17a umieszcza się przed pierwszymi zabudowaniami miejscowości.Jeżeli pierwsze zabudowania lub skrzyżowanie znajdują się w pobliżu granicy administracyjnej miejscowości, znak E-17a należy umieścić na tej granicy. W przypadku miejscowości, której zabudowania są znacznie oddalone od granicy administracyjnej miejscowości, znak E-17a umieszcza się w odległości 50-100 m przed pierwszymi zabudowaniami. Jeżeli granica pomiędzy miejscowościami przechodzi wzdłuż drogi, to znak wskazujący miejscowość położoną po lewej stronie drogi umieszcza się po lewej stronie drogi. Jeżeli granica miejscowości pokrywa się z granicą obszaru zabudowanego i znak E-17a umieszcza się razem ze znakiem D-42, wówczas znak D-42 umieszcza się pod znakiem E-17a.

Znak E-18a – koniec miejscowości – stosuje się w celu wskazania wyjazdu z miejscowości.

Znak E-18a umieszcza się w tym samym przekroju drogi co znak E-17a. Na jezdniach dwukierunkowych dopuszcza się umieszczanie znaku E-18a po lewej stronie drogi na odwrocie tablicy E-17a. W przypadku gdy obszary zabudowy dwóch miejscowości położone przy jezdni jednokierunkowej łączą się ze sobą, znak E-17a umieszcza się nad znakiem E-18a.

Znak E-19a – obwodnica

Stosuje się w celu wskazania kierunku do obwodnicy miasta. Znaki umieszcza się na drogach doprowadzających ruch do obwodnicy klasy GP, G lub Z.

Znak E-20 – tablica węzła drogowego na autostradzie

Stosowana jest w celu uprzedzenia kierujących pojazdami o zbliżaniu się do wyjazdu z autostrady. W górnej części tablicy należy podać numer wyjazdu z autostrady, w dolnej części – odległość do tego wyjazdu. Tablicę umieszcza się w odległości 3000 m przed początkiem pasa wyłączania.

Znak E-21 – dzielnica lub osiedle

Oznacza wjazd do dzielnicy lub osiedla (podobnie jak E-5, ale w innym kontekście).

Znak E-22a – samochodowy szlak turystyczny

Stosuje się w celu wskazania początku samochodowego szlaku turystycznego oraz jego kontynuacji na skrzyżowaniach. Na znaku umieszcza się nazwę szlaku, jego symbol oraz strzałkę wskazującą kierunek szlaku. Znaki umieszcza się na początku samochodowego szlaku turystycznego oraz na skrzyżowaniach dla wskazania kierunku szlaku.

Znak E-22b- obiekt na samochodowym szlaku turystycznym

Stosuje się w celu wskazania kierunku do obiektu położonego przy samochodowym szlaku turystycznym. Na znaku umieszcza się symbol obiektu turystycznego, jego nazwę, symbol szlaku turystycznego oraz strzałkę wskazująca kierunek do obiektu. Znak umieszcza się w odległości do 50 m przed skrzyżowaniem, na którym następuje zjazd do obiektu. Jeżeli trasa dojazdowa do obiektu zmienia kierunek, znaki umieszcza się dodatkowo na tych skrzyżowaniach, na których kierunek dojazdu ulega zmianie.

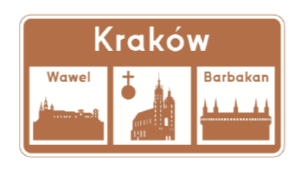

Znak E-22c – informacje o obiektach turystycznych

Stosuje się w celu wskazania obszaru (miasta), na którym znajduje się szereg godnych uwagi obiektów turystycznych. Na znaku umieszcza się nazwę obszaru (miasta), na którym występują atrakcje turystyczne oraz ich symbole. Znaki umieszcza się przy drogach wjazdowych do obszaru.

Przedstawiony opis ma charakter informacyjny i stanowi uproszczone wyjaśnienie znaczenia znaku drogowego. Szczegółowe informacje dotyczące wyglądu, wymiarów, zasad stosowania oraz znaczenia oznakowania poziomego określają przepisy wykonawcze Ministra Infrastruktury, w szczególności Załącznik nr 2 do rozporządzenia w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego.

Pełna instrukcja oznakowania:Załączniki nr 1—4 do rozporzàdzenia Ministra Infrastruktury
