znaki pionowe ogólne infomrację – zasady stosowania

Znaki drogowe pionowe – szczegółowe warunki techniczne, umieszczanie i rodzaje folii odblaskowych.

Znaki drogowe pionowe to jeden z najważniejszych elementów bezpieczeństwa ruchu drogowego. Informują kierowców o zagrożeniach, zakazach, nakazach i wskazują kierunek. Ich prawidłowe wykonanie, wymiary i sposób montażu są ściśle określone w rozporządzeniu Ministra Infrastruktury.

W tym praktycznym przewodniku znajdziesz wszystko, co warto wiedzieć o znakach pionowych – od grup wielkości, przez wymagania materiałowe (w tym folie odblaskowe), aż po zasady umieszczania na drodze.

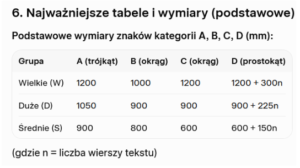

1. Grupy wielkości znaków pionowych

Rozporządzenie wyróżnia pięć grup wielkości znaków ostrzegawczych, zakazu, nakazu, informacyjnych oraz kierunku i miejscowości:

• Dodatkowe zasady:
• Przy robotach drogowych stosuje się znaki o jedną grupę wielkości wyższą (z wyjątkiem autostrad).

Znaki A-7 (skrzyżowanie z drogą z pierwszeństwem) i B-20 (stop) muszą mieć wielkość co najmniej średnią.

2. Warunki techniczne umieszczania znaków pionowych

Znaki pionowe umieszcza się przede wszystkim na drogach twardych. Na drogach gruntowych dopuszcza się tylko wybrane znaki (np. drogowskazy, oznakowanie przejazdów kolejowych, znaki szlaków rowerowych). Znaki na drogach z poboczem należy umieszczać tak, aby odległość znaku od krawędzi korony drogi była nie mniejsza niż 0,5 m i nie większej niż 2 m. Na drodze dla rowerów znaki umieszcza się w odległości nie mniejszej niż 0,50 m od krawędzi tej drogi, a w przypadku znaków umieszczanych nad drogą dla rowerów, wysokość umieszczenia znaku powinna wynosić nie mniej niż 2,50 m.

Kluczowe zasady widoczności i montażu:

• Znak musi być widoczny z odległości pozwalającej kierowcy na spokojną reakcję.

Stosuje się materiały odblaskowe – typ folii zależy od klasy drogi i lokalizacji znaku.

Odwrotna strona znaku powinna być szara (jeśli nie jest używana dla kierunku przeciwnego).

Na odwrocie musi znajdować się tabliczka producenta z informacją o typie folii, miesiącu i roku produkcji.

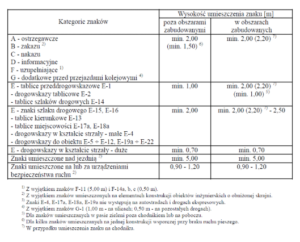

Wysokość umieszczania znaków reguluje rozporządzenie zgodnie z poniższą tabelą.

3. Rodzaje folii odblaskowych – co wybrać?

To jeden z najważniejszych parametrów wpływających na bezpieczeństwo nocą.

Wymagania minimalne (tabela uproszczona):

• Szczegółowe zalecenia:
• Na autostradach i drogach ekspresowych nad jezdnią – folia pryzmatyczna (najwyższa widoczność).

Do oznakowania robót drogowych – folia typu 2 lub pryzmatyczna.

Znaki A-7, B-2, B-20, D-6, D-6a, D-6b – zawsze minimum typ 2.

Dopuszcza się folie pryzmatyczne odblaskowo-fluorescencyjne (żółto-zielone lub pomarańczowe) w miejscach szczególnie niebezpiecznych.

Trwałość folii – minimalne wartości współczynnika odblasku R’ po latach eksploatacji są określone w tabeli 1.7 rozporządzenia.

4. Wymagania kolorystyczne i odblaskowość

Lica znaków muszą spełniać rygorystyczne normy fotometryczne i kolorymetryczne (współrzędne chromatyczności x,y oraz współczynnik luminancji β).

Najważniejsze barwy:

• Biała, żółta, czerwona, zielona, niebieska, pomarańczowa, brązowa.

Wartości odblasku (R’) dla nowych znaków są podane w tabelach 1.5 i 1.6 rozporządzenia (dla kątów obserwacji i oświetlenia).

5. Liternictwo – jak prawidłowo wykonać napisy?

Wszystkie napisy wykonuje się według ściśle określonego systemu:

• Jednostka grubości = „gr”
• Wysokość liter dużych (d) = 6 gr
• Wysokość liter małych (m) = 4 gr
• Odstęp międzyliterowy (o) = 1,5 gr (dla folii pryzmatycznych 1,8 gr)
• Odstęp międzywyrazowy = 4,5 gr
• Rozporządzenie zawiera dokładne wzory liter i cyfr (z liniami korekcyjnymi) oraz tabele szerokości poszczególnych znaków.

Dla kogo jest ważne przestrzeganie tych zasad?

Zarządcy dróg i drogowcy – prawidłowe oznakowanie to mniejsza liczba wypadków i uniknięcie kar.

Producenci znaków – zgodność z rozporządzeniem jest warunkiem dopuszczenia do obrotu.

Projektanci organizacji ruchu – błędy w projekcie mogą unieważnić całą dokumentację.

Inwestorzy – znaki muszą spełniać warunki techniczne, aby inwestycja została odebrana.

Podsumowanie

Znaki drogowe pionowe to nie tylko „tabliczki z obrazkami” – to precyzyjnie zaprojektowany system, w którym każdy szczegół (wielkość, folia, kolory, liternictwo, wysokość montażu) ma znaczenie dla bezpieczeństwa.
